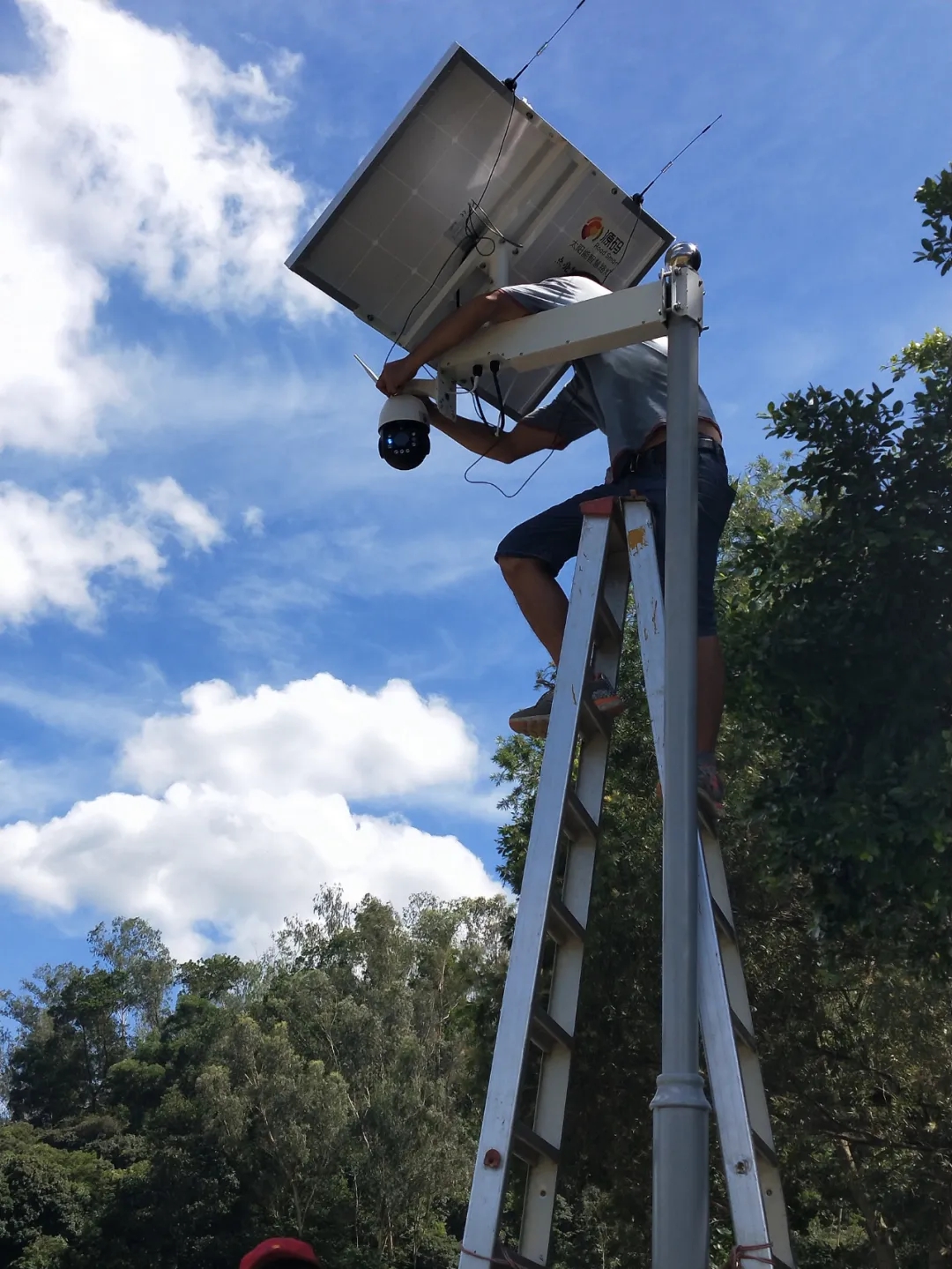

光伏發電系統在地面可以作為獨立的電源使用，也可以與風力發電機或柴油機等組成混合發電系統，還可以與電網聯接，向電網輸送電力。方陣的作用是將太陽輻射能直接轉換成電能,供給負載使用。一般由若干太陽電池組件按一定方式連接,再配上適當?shù)闹Ъ芗敖泳€盒組成。蓄電池組是太陽電池方陣的貯能裝置，其作用是將方陣在有日照時發出的多余電能貯存起來，在晚間或陰雨天供負載使用。在光伏發電系統中，蓄電池處于浮充放電狀態，夏天日照量大，除了供給負載用電外，還對蓄電池充電；在冬天日照量少，這部分貯存的電能逐步放出，在這種季節性循環的基礎上還要加上小得多的日循環，白天方陣給蓄電池充電，晚上則負載用電全部由蓄電池供給。因此，要求蓄電池的自放電要小，而且充電效率要高，同時還要考慮價格和使用是否方便等因素。

      光照射到光伏陣列上，光能轉變成電能，光伏陣列的輸出電流由于受環境影響，因此是不穩定的，需要經過dc-dc轉換器將其轉變成穩定的電流后，才能加載到蓄電池上，對蓄電池充電，蓄電池再對負載供電。離網型光伏發電系統必須使用到蓄電池儲能，而并網型則不一定需要?？刂葡到y(tǒng)對光伏陣列的輸出電壓和電流進行實時采樣，判斷光伏發電系統是否工作在最大功率點上，然后根據跟蹤算法，改變pwm信號的占空比，進而控制光伏陣列的輸出電壓使其工作點向最大功率點逼近。    阻塞二極管也稱作反充二極管或隔離二極管，其作用是利用二極管的單向?qū)щ娦宰柚篃o(wú)日照時蓄電池通過太陽電池方陣放電，對阻塞二極管的要求是工作電流必須大于方陣的最大輸出電流，反向耐壓要高于蓄電池組的電壓。在方陣工作時，阻塞二極管兩端有一定的電壓降，對硅二極管通常為0．6V～0．8V;肖特基或鍺管0．3V左右。
