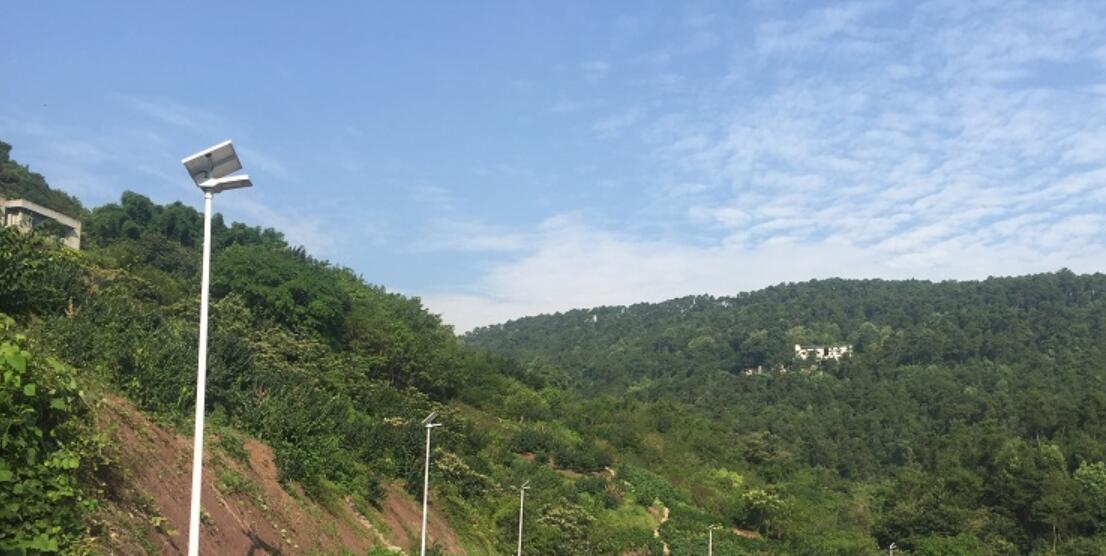

光伏太陽能路燈板支架按照太陽能包裝箱內的太陽能支架組裝照片，組裝好太陽能極板固定支架，將太陽能極板固定到支架上，放到一個經常性有陽光直射的地方，并且太陽能極板面朝南?？梢栽诘孛嫱谝粋€坑將太陽能支架的立柱支起，再將太陽能支架固定上去。保證無陽光遮擋。盡量減少入戶管線，安裝時要按照說明書先把前片和后片(后立腿、后水平撐、后水平梁、后斜撐)組裝在一起。用扳手上緊螺絲，扭力適當，無松動即可。然后安裝前后片的側斜撐，作用是起到結構上的加固作用。裝配完畢后,要保證后支架豎框與地面成直角。拿扳手把所有的螺絲全部緊死，扭力適當，防止滑扣。所有支架連接均使用不銹鋼螺栓。根據施工設計圖紙及設計要求將光伏組件支架平面布置尺寸測放到屋面相應位置，根據施工圖紙確認建筑物朝向及屋面障礙物的位置是否正確，若不正確，第一時間與技術部協調，確認。

1：光伏板的組件即固定架，結構必須牢固可靠，風荷載和其它外部效應，以最小的安裝成本達到最大的使用效果，現有技術中的光伏板固定架應用了高耐磨材料以抵抗風力雪荷載和其它腐蝕作用，而現有的光伏板固定架往往不能根據太陽能光的入射方向調節角度。

2：彩鋼瓦屋頂安裝系統以工業廠房居多，此安裝的結構形式如圖2所示，不同的彩鋼瓦瓦型可以選用不同的安裝支撐或夾具，應該優先選用夾具夾持的安裝結構形式，該結構安裝方便，不破壞屋面，無漏水問題。

3：混凝土平屋頂安裝系統也主要以工業廠房居多，此類屋頂多采用不破壞屋面的配載式安裝形式，通過荷載計算確定需配載的重量，采用開槽式水泥壓塊或配載托盤進行壓載固定，此結構形式如圖3所示。

4：地面安裝系統以大型光伏電站為主，多規劃建設于太陽能資源豐富地區的沙漠、戈壁、荒地等非耕用土地上。綜合考慮經濟性仍以固定式安裝形式為主。

5：支架主體，第一支撐臂和第二支撐臂，分別設置在支架主體兩端，第一支撐臂遠離支架主體的一端設置有互相配合、從而用于夾持光伏組件一側的第一壓板和第一壓扣。第二支撐臂遠離支架主體的一端設置有互相配合、從而用于夾持光伏組件相對的另一側的第二壓板和第二壓扣，所述第一壓板和第二壓板相向延伸。
